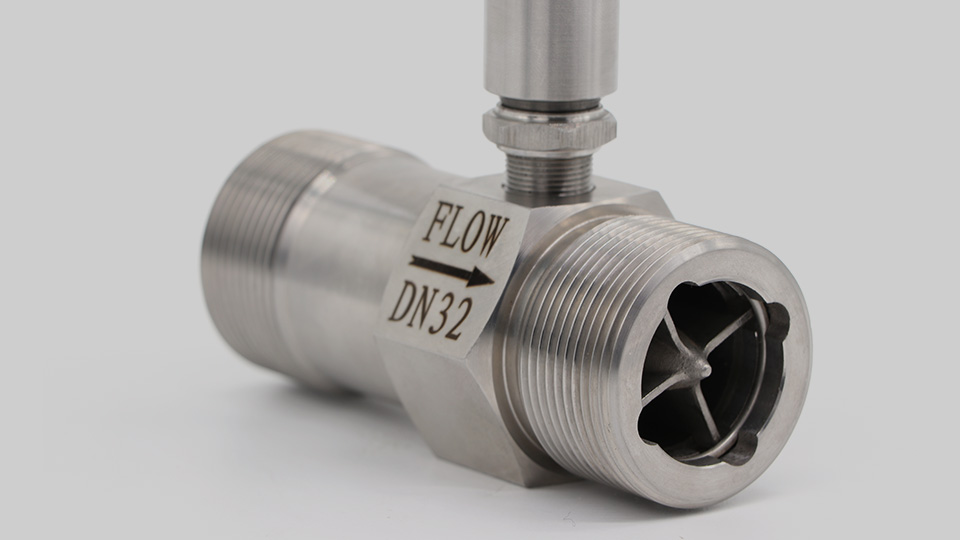

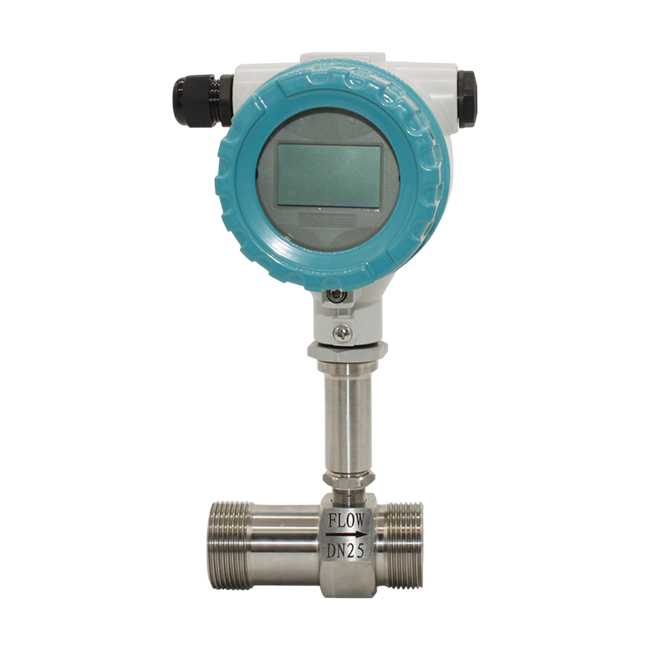

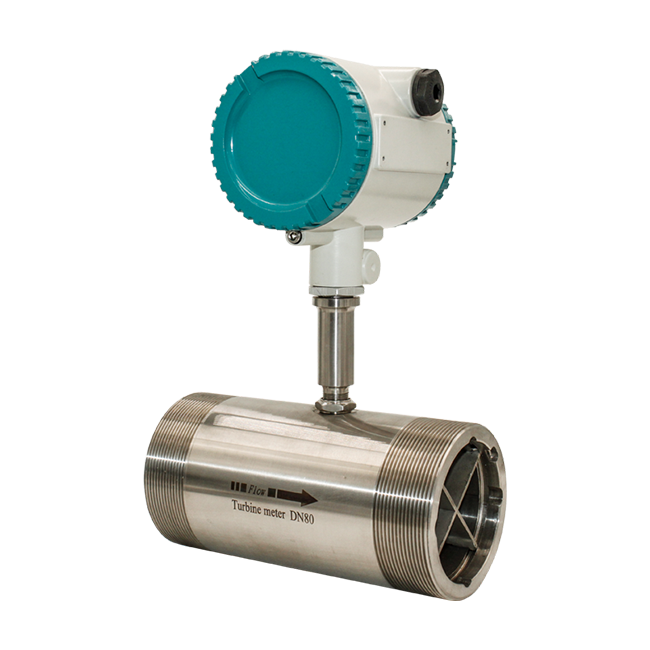

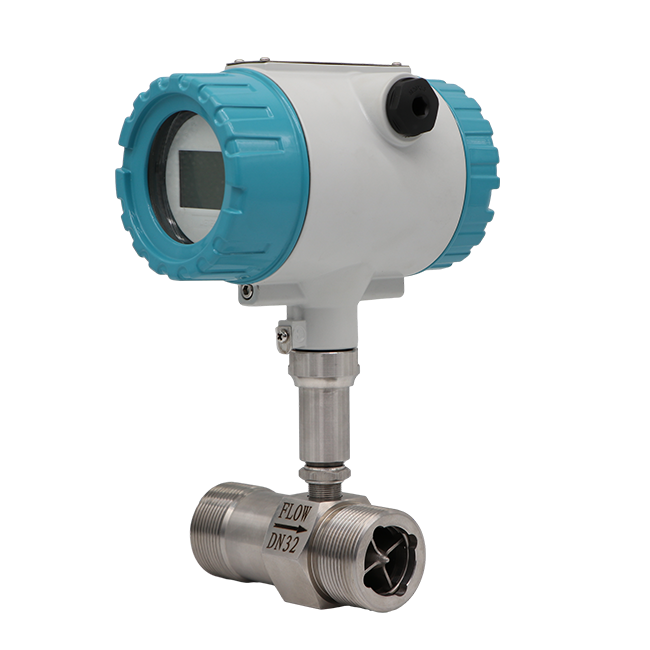

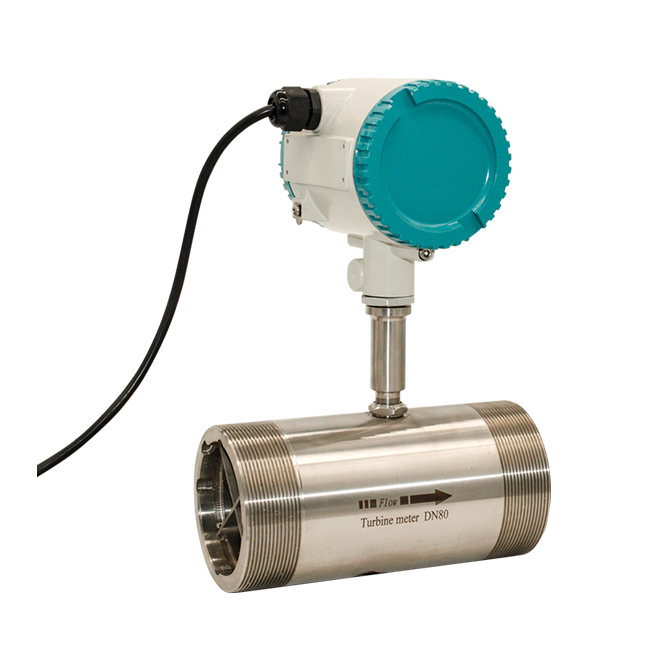

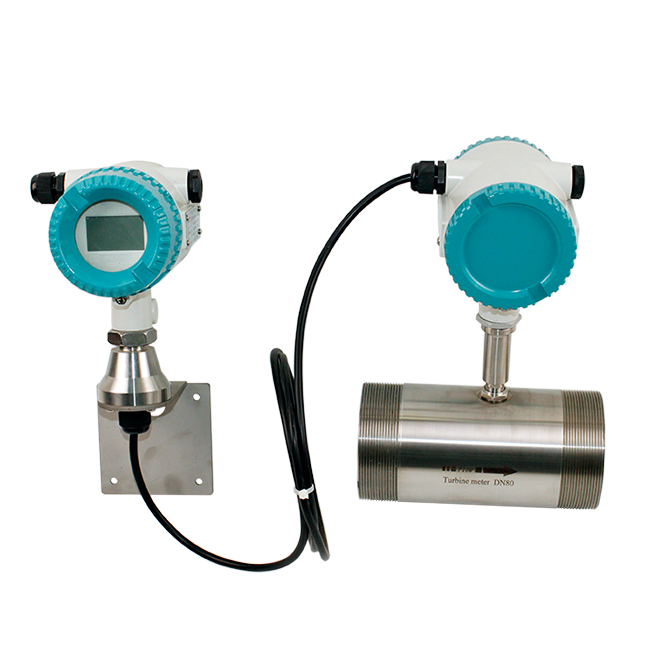

螺紋式渦輪流量計
LWGY系列渦輪流量計是速度式流量計中的主要種類,當被測流體流過渦輪流量計傳感器時，在流體的作用下，葉輪受力旋轉，其轉速與管道平均流速成正比，同時，葉片周期性地切割電磁鐵產生的磁力線，改變線圈的磁通量，根據電磁感應原理，在線圈內將感應出脈動的電勢信號，即電脈沖信號，此電脈動信號的頻率與被測流體的流量成正比。
工作原理
產品優勢
技術參數
產品安裝
行業應用
工作原理專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由永久磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量和累計量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：Q=3600×f/k
式中：
f——脈沖頻率[Hz]；
k——傳感器的儀表系數[1/m]，由校驗單給出。若以[1/L]為單位Q=3.6×f/k
Q——流體的瞬時流量（工作狀態下）[m3/h]；
3600——換算系數。
每臺傳感器的儀表系數由制造廠填寫在檢定證書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。
產品優勢專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業測量精度高: 液體渦輪流量計測量精度高，可以達到±0.5%~±1%的測量精度，可以滿足大多數流量測量的要求。響應速度快: 液體渦輪流量計的響應速度極快，可以實現即時測量，同時具有良好的線性性，使得其在控制流量時具有很高的可靠性。結構簡單、使用方便: 液體渦輪流量計結構簡單、使用方便，不需要特別的安裝要求，可以直接安裝在管道上使用，同時還可以通過不同的顯示/信號輸出方式來滿足不同的使用需求。技術參數專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業執行標準 渦輪流量傳感器（JB/T9246-1999） 連接方式 螺紋、卡箍、法蘭、夾裝式 精度等級 ±1%R、±0.5%R、±0.2%R（需定制） 傳感器材質 304、316不銹鋼等 使用條件 介質溫度：-20℃～+120℃ 環境溫度：-20℃～+60℃
相對濕度：5%-90% 大氣壓力：86Kpa～106Kpa信號輸出功能 脈沖信號、4-20mA信號 通訊輸出功能 RS485通訊、HART協議等 工作電源 外電源：24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等
內電源：1組3.6V10AH鋰電池，電池電壓在2.0-3.0V時均可正常工作信號線接口 基本型：豪斯曼接頭或自帶三芯線纜；防爆型、內螺紋M20*1.5 防爆等級 Exia II CT或Exd II BT6 防護等級 IP65或更高可定制
產品安裝安裝位置和方向液體渦輪流量計應安裝在水平管道上，并且在水平面上的傾斜度應不超過5度。液體渦輪流量計應安裝在水平管道上，并且在水平面上的傾斜度應不超過5度。流量計安裝在彎頭、死角處或者直管前后均應保證一定的直管段，其中進口端的直管長度不得少于10倍管道直徑，出口端的直管長度不得少于5倍管道直徑。
安裝管道：流量計應安裝在干燥、清潔的管路上，避免化學腐蝕、脈動流等對流量計帶來的影響。確保管道直徑和流量計的內徑相同或比流量計的內徑略大，當管道直徑比流量計的內徑小時，會對精度帶來影響。避免管道漏氣，漏氣會影響液流速度，從而影響流量計的精度。安裝附件配套的閥門、截止閥、調節閥應正確安裝，閥門應在流量計進口、出口管道上配備。安裝一個過濾器能夠保護流量計避免雜物進入，并且能夠延長流量計運行壽命。注意附件的類型和材質，配套的附件要與管路和流體相匹配，以確保精確測量和長期穩定運行。其他注意事項：對于特殊的介質，應該針對流量計進行選型，選擇適合的流量計。如需測量高粘度液體，安裝時應考慮管道加熱和加熱元件的選擇，以確保流量計正常工作。安裝后需進行靜態和動態壓力試驗，檢查流量計的密封性和精度是否符合要求。總之，正確的安裝液體渦輪流量計對于確保精確測量和長期穩定運行至關重要。在安裝過程中，應注意以上幾個方面，以達到最佳測量效果。相關產品X精品人妻无码中字系列-亚洲国产欧美精品一区二区三区-无码动漫av永久免费专区-韩国黄色毛片 | 原创视频HD高清在线观看 **电影密乳免费观看-daxj伊人-人与野鲁交一级A片-11热这里只有精品免费 (国产嘼交)-love女人阁久久-a级毛片在线观看-国产一卡二卡杏爱视频 | www.色.cum-性xx色xx综合久久久xx-9色AV-日韩电影在线观看一区。 | 久久久久久中文av-四十路の熟女在线播放-伊人成长综合网-人与兽吊大巨大操女人比 | 水野优香伦理电影-国产AAAA电影院-少妇人妻精品一区二区三区-风流女教师一级A片-超清免费迅雷电影在线-幻影AV | 男女av在线-动漫美女自慰久久久xnxx-伊人嫩操-国产福利不卡视频在免费播放 | ZZⅰjZZ国产-老妇女m大香蕉视频sBs-免费看捆绑女人毛片-捆绑1234av | 欧美日韩1-免费a级毛片无码a∨免费-www.国产精品大奶竹菊-免费观看自慰120秒 | 超清在线观看 91人妻人人澡人人爽人人精品-HD免费播放 最新国产精品拍自在线观看最新欧美-黑人一二三四区- 影音先锋资源 好男人www在线社区大豆网 | 4k在线观看视频 热久久这里只有精品 蓝光HD高清在线观看 -精品无码11p-九色视频丨PORNY丨丝袜-人妻少妇小穴 | 国产探花在线精品一区二区-成人AV无码一区二区三区丝瓜-欧美另类重口艳妇-亚洲av无码成人网站在线观看_超薄丝袜足j好 | 性涩AV性爱网-大色网小色网淫色网-欧美黄色A片久久熟女人妻免费A片-神马影视 | 女自慰动漫久久久-国外老女人-日韩第三页-桃花社区观看 | 搡老女人老妇女老熟女什么歌-这里只有精品第二页-青青青在线视频无码中文字幕-国产女人毛片水真多精品 | 性感中国美女免费毛片-淫亚洲色图-日本老妇女-让岳怀孕一区二区三区电影 | 橘梨纱AV88在线播放-人妻 的搜索结果 - 91n-欧美 成人 AAA-北条麻妃99精品青青久久-百度 | 狂躁美女大BBBBBBapp-色噜噜视频-99精品国内不卡在线观看-日本熟妇伦子伦厨房 | 黄色免费在线观看的在线直播平台-下载器增强软件-九色自拍视频-伊人电影院av | 久久一区二区三区精华液-久久9999无码精品亚洲日韩-国内精品久久久久久久久长长-美女羞羞视频一级二级在线看 | 性色网站国产高青-丰满成熟的少妇体内内射-丰满熟女人妻中出系列-艹逼伊人网 | 伊人96-高清热门亚洲a视频专区成人精品-亚洲美女性爱视频-成人乱人乱一区二区三区 - NAINAIAV | 国产又黄又粗又猛又爽的学生-中文字幕无码手机 亚欧无码视频在线观看-jizzjizz亚洲-女人看了必湿视频 | 大粗吊av-青草全福在线视频-国产对白老师机-娇小搡BBBB搡BBBB摘花 | 友田真希和黑人-亚洲情瑟-娇小日本人和黑人巨大-极度另类 | 中国日本韩国www在线-狠狠肏91Ncom-色老肥妇女-欧美美女黄色片 | 激情综合色综合五月丁香-欧美乱妇狂野欧美在线视频-亚洲va高清中文字幕-www亚洲精品 少妇护士放荡取精 | 最新高清中文字幕在线1-日韩欧美一级片中文-美女自慰黄网-欧美日韩免费一区中文字幕 | 黄色片J l p 24-少妇四虎-可以跟女生做剧烈运动的游戏 久99久热爱视频精品99-国产精品免费电影 | 森泽佳奈无码AV在线观看成人-jizzjzzjzz亚洲-波多野结衣一级婬片A片免费下载-森泽佳奈隔壁邻居星辰影院 | 国产精品38p-灌满videos性饥渴-26uuu成人:COM-亚洲老头老太的性ID | 天天干91porn-美女被干出水-日本五十路丰满BBB-成人黑人AAA | 久久久综合五月天-东北女人在线做爱视频-chinesefreesexvideos高潮-123美女操逼网 | 插少妇视频-69人妻精品丰满熟女区-征服紧致名器人妻(H)-www.jiujiuri | 巨大进入娇小哭喊求饶-日韩少妇α片影视 高清在线观看-五级大黄国产-人妻无码一区一线天 | 他揉捏她两乳不停呻吟动态图-国产精品黄片影院久久久久久久-亚洲中文精品视频在线-免费日韩在线视频 | 亚洲中文字幕乱码一区二区三区-美女狠狠狠-国产精品亚洲一区二区无码麻店-久久精品亚洲成在人线aⅴ麻豆 | 裸体美女黄页-INESE农村野外XXXXVIDEOS-二区中文老师FreeXXXHD... CHINESE农村野外XXXXVIDE-欧美熟女操老头-日韩成人片手机在线 jizz高清视频-人妻在线日韩免费视频-美女裸体不打码- DVD高清视频播放 露露看片 | 精品农村乡下老女人AⅤ-电影在线观看免费 海量资源欢迎观影体验-大咪咪性爱视频-成人无码三级片一区二区 | 91seX海角社区- 国产亚洲精品自在久久77电影-免费人妻精品一区二区三区四区-朝鲜妇女扒B自慰 | 六十路70路老熟女A片免费看-…亚洲 欧洲 另类 春色-久久国产精品高潮一级毛片-国产东北操逼逼 | 殴美熟妇美女大喷潮-三年片大全免费观看-jizz免费-人妻懂色av粉嫩av浪潮av |
