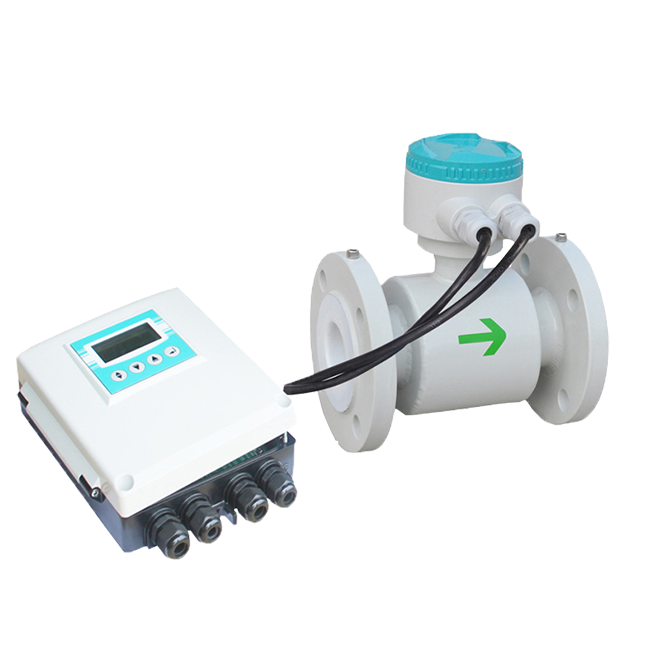

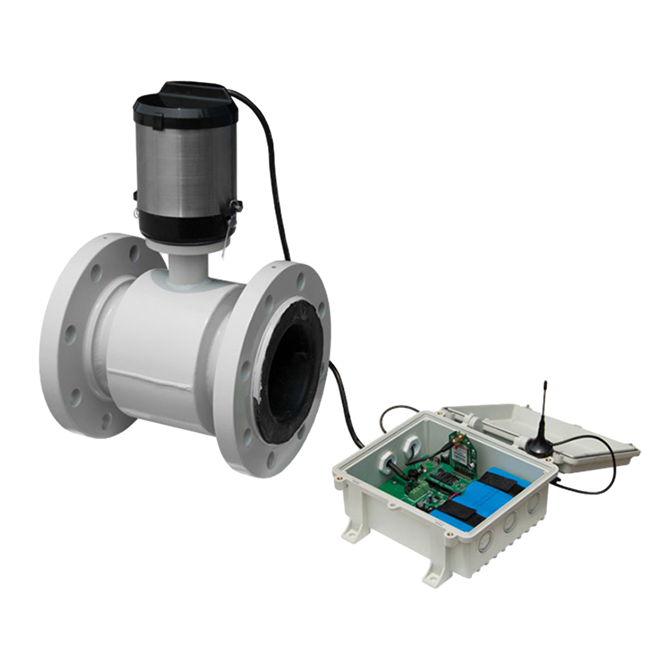

分體式電磁流量計
STLD系列電磁流量計是根據法拉第電磁感應定律進行流量測試的流量計。電磁流量計的優點是壓損極小，可測流量范圍大。大流量與小流量的比值一般為20：1以上，適用的工業管徑范圍寬，可達3m，輸出信號和被測流量呈線性，精度較高，可測量電導率≥5μs/cm的酸、堿鹽溶液、水、污水、腐蝕性液體以及泥漿、礦漿、紙漿等流體流量。 電磁流量計廣泛應用于石油化工、鋼鐵冶金、給水排水、水利灌溉、水處理、污水處理站(環保污水控制、化工污水、電鍍污水)、造紙(紙漿)、泥漿、醫藥、食品等工農業的生產公司過程流量測量和控制。
工作原理
產品優勢
技術參數
產品安裝
行業應用
工作原理分體式電磁流量計工作原理根據法拉第電磁感應原理，在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流量成正比例，其值為：
E=KBVD
式中：
E－感應電勢；
K－與磁場分布及軸向長度有關的系數；
B－磁感應強度；
V－導電液體平均流速；
D－電極間距；（測量管內直徑）
傳感器將感應電勢E作為流量信號，傳送到轉換器，經放大，變換濾波用一系列的數字處理后，用帶背光的點陣式液晶顯示瞬時流量和累積流量。轉換器有4～20mA輸出，報警輸出及頻率輸出，并設有RS－485等通訊接口，并支持HART和MODBUS協議。
產品優勢專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業不受流體密度、粘度、溫度、壓力和電率變化的影響，線性測量原理能實現高精確度測量；測量管內無阻流件，壓損小，直管段要求低；公稱通徑DN10-DN2000覆蓋范圍寬，襯里和電極有多種選擇，能滿足測量多種導電流體的要求；轉換器采用可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗小；轉換器采用16位嵌入式微處理器，全數字處理，運算速度快，抗干擾能力強，測量可靠，精確度高，流量測量范圍度可達1500：1；高清晰度背光LCD顯示，全漢字菜單操作，使用方便，操作簡單，易學易懂；具有RS485或RS232O數字通訊信號輸出；具有電導率測量功能，可以判別傳感器是否空管，具有自檢與自診斷功能；采用SMD器件和表面安裝技術，電路可靠性高；可用于相應的防爆場合。技術參數專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業性能 技術參數 公稱通徑 DN10——DN3000mm 精確度 示值的±0.5%,可選示值的±0.3%或±0.2% 襯里材料 聚四氟乙烯,PFA,F46,氯丁橡膠,聚氨酯橡膠,高溫橡膠 電極材料 SUS316,哈氏合金B(yǎng)/C,鈦,鉭,鉑銥合金,不銹鋼涂覆碳化鎢 電極形式 標準型,刮刀型,可更換型 連接方式 法蘭連接,插入式連接,卡箍連接,夾持式連接,由壬式連接 介質溫度 一體型 -20℃～+60℃ 分體式 氯丁橡膠襯里、聚氨酯襯里 -10℃～+80℃ PTFE襯里、PFA襯里、F46襯里 -10℃～+160℃ 公稱壓力 0.6～4.0Mpa（特殊壓力可定制） 環境溫度 -25℃～+60℃ 環境濕度 5～100%RH（相對濕度） 介質導電率 ≥20μs/cm 測量范圍 1500：1 流速設定<15m/s 結構形式 一體型、分體型、沉浸型、防爆型 防護等極 IP65、IP68可選 防爆標志 ExmdIIT 4 產品標準 JB/T9248-1999電磁流量計
產品安裝安裝電磁流量計時，需要注意以下幾點：安裝位置：電磁流量計應安裝在管道上游，以確保流體在進入流量計之前能夠均勻分布。同時，安裝位置應便于維修和校準。管線準備：清理管道內部，防止管內殘留物影響電磁流量計。準備相應法蘭和密封材料，并根據流量計尺寸和規格準備接口處的防震墊。安裝方法：通常通過法蘭連接，使用正確工具和扭矩緊固法蘭，以防泄漏。接口處需加裝防震墊，避免因管道震動引起干擾。接線方式：按照電磁流量計說明書上的接線圖進行接線，確保電纜與端子之間連接牢固可靠，并避免信號線和電源線間的干擾。校準及試運行：安裝完成后進行校準，以保證測量結果的準確性。試運行前檢查各部件是否正常安裝并緊固。環境要求：電磁流量計安裝位置應避免強烈震動和強電磁場的影響。建議垂直安裝，如果水平安裝，應確保兩電極在同一水平面上。直管段要求：保持前10后5倍的管徑長度作為直管段，這對于減少氣泡和固體顆粒的影響至關重要。焊接安裝：避免將流量計焊接連接，以免損壞流量計。接地措施：變送器外殼、屏蔽線、測量管及變送器兩端管道都需要接地，并設置單獨接地點，以提高測量準確度。陽光直射：避免電磁流量計直接受陽光直射，高溫可能導致。相關產品X国产探花影视-老司机亚洲精品影院在线-日韩无码 中文字幕av无码-明星裸体一区二区三区 | 狠狠综合久久av一区二区三区-老熟女熟妇视频-五月花开心网-美女免费干 | 黑人社长侵犯秘书人妻-中文字幕在线鲁-搡老女人老91妇女老熟女oo-日本jizz | 对白清晰91Porn-japanese熟妇丰满浓毛-超碰超大奶-肏你啦。com | 黑人日亚洲女-h动漫一二在线看-ady自拍偷拍-好紧 我要进去C你了高H日韩 | 熟女 北岛玲视频-gogogo高清免费完整版在线看-专干老熟女600部合集-亚洲精品粉嫩小泬18p | 国产精品系列专区-亚洲欧美日韩国产人成在线 久久精品人妻一区区三区av-国产伦精品无码一区二区三区视频-a级国产乱理伦片在线观看99 | 人蛇很黄的爱爱高潮-老熟女被操-永久免费无码av网站在线观看-91caopromsexold | 干逼视频一区二区-极品名器特写一线天-黑人操-sM久久捆绑调教精品一区 | 最新欧洲大片免费在线-看日大屄-aaaaa级黄片漫画在线观看-波多野结衣中文字幕全集 | 国产探花在线精品一区二区-成人AV无码一区二区三区丝瓜-欧美另类重口艳妇-亚洲av无码成人网站在线观看_超薄丝袜足j好 | 风间由美乡下邻居hD-熟妇推油盗摄网站-好男人在线视频-精品国产一区二区三区久久久蜜臀 | 风韵少妇SPA私密视频-BD英语免费观看-欧美永久精品大片综合nba免-日韩熟女三级 | 日本久久性网-天天5g天天爽永久免费看欧美-中国老女人黄频网站-国产成人无码免费看片软件 | 伊人中文一区-欧美生活片一级-亚欧乱色视频精品免费观看 达达兔影院-2024最新高清电影-国语大学生偷拍露脸456 | 涩哟哟国产精品-精品久久久久久久一线二线三线芒-亚洲av无码第一区二区三区-亚洲巨根在线 | 日本免费一本天堂在线-WWW.884aa性爱.C0m-欧洲人爱爱视频-男生c女生 | 白胖老肥熟女A片免费播放-各种流量变现加飞机@NN131455-女人A级毛片19毛水真多-中文字幕穴触手 | 97碰超老师免费-日本无码一区二区三区有限公司-越南女教师一级爽A片-熟妇与小男娃做爰av | 超清免费观看 无码国产亚洲日韩国精品视频一区二区三区-免费大片一级a一级久久-国产精品99久久久久久www-四虎永久AV | 黄色搞逼-美女老师操逼-亚洲高清无码在线观看-调教美腿仙女校花高潮 | 河南国产乱子伦-六月天日韩专区无码-4k高清视频观看 国产精品毛片高清在线完整版-免费追剧在线观看 | 亚洲熟女自慰-日逼69-最新av资源每日更新网-中文字幕25页 | 黑人 的搜索结果 - 91n-熟妇小伙matur熟妇-免费看黄片不打码-国产成人无码aa精品一区91 | 天辰官网 国产免费深夜福利一区二区-宾馆自慰在线观看-黄片风油精大卡车上虐待逼-亚洲精品国产成人久久Av盗摄 | 菠萝蜜电影网-四虎永久在线无码视频-又粗又长又黄C死你视频-欧美激情综合一区二区三区 | 女人操笔一级视频-女人喷水网站-玩弄老熟女11p-日本人日批免费 | 993P视频-久久精品无码一区二区三区免费-兔兔av-少妇又紧又色又爽又刺激视频 | 国产中文字幕乱人伦一在线观看-亚洲综合狠狠99婷婷-日韩巨根-美女脱下内裤自慰喷水黄片 | xxxxx 黄色-欲求不满小早川玲子-老头乐AV导航-四虎影视老肥熟 | 黑人社长侵犯秘书人妻-中文字幕在线鲁-搡老女人老91妇女老熟女oo-日本jizz | 大香蕉伊人xxx-北条麻妃AAAAA片-日韩丰满漂亮女人视频在线观看-日本乱人伦中文字幕网站 | 鸡吧电影院-啊啊啊好痛轻点-插插A片-学生KTV做爰videos | 一本道A∨影视-男女肉粗-午夜在线欧-夜晚必用app | youjizzav一区二区无码国产-国产精品ⅴa在线观看h-www.操穴-老熟女仑乱一区二区 | 日本特黄特色aaa大片免费-日本性爱熟妇-野花日本完整免费看6 少妇扒开毛茸茸的b自慰-老色综 | 欧美日韩探花人妖-文字幕av-东北少妇不戴套直接进入-日本高清免费AAAAA大片视频 | 快射朝鲜老熟女视频网站-玩弄中国少妇尖叫HD-裸吊自慰喷浓精Gay网站-女人肏屄一级片鸥美 | 翘臀美女后入视频-福利小视频网站-理论片福利片在线观看 了解最新国产亚洲欧美专区-老色鬼av | 波多野结衣丝袜美腿-国产精品内射婷婷一级二-爱妃影视-中文字幕AV麻妃 | 北条麻妃啪啪-免费伊人网-四川性BBB搡BBB爽爽爽小说-亚洲911精品一区二区 |
