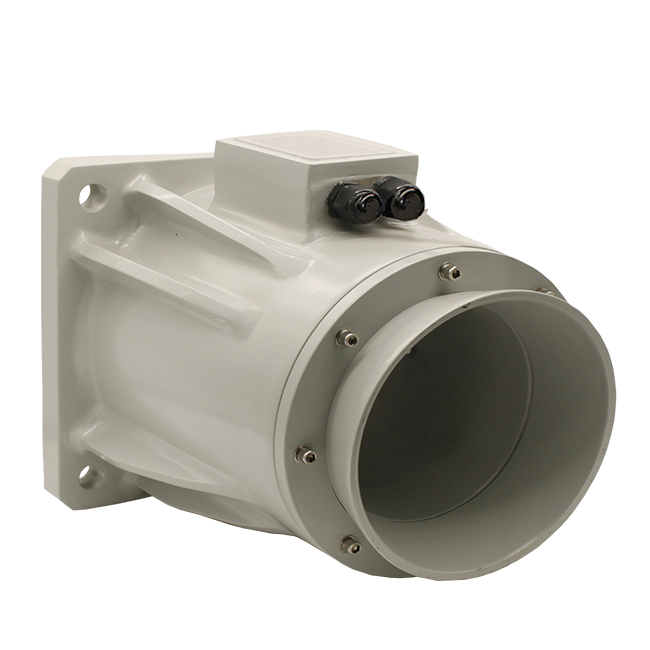

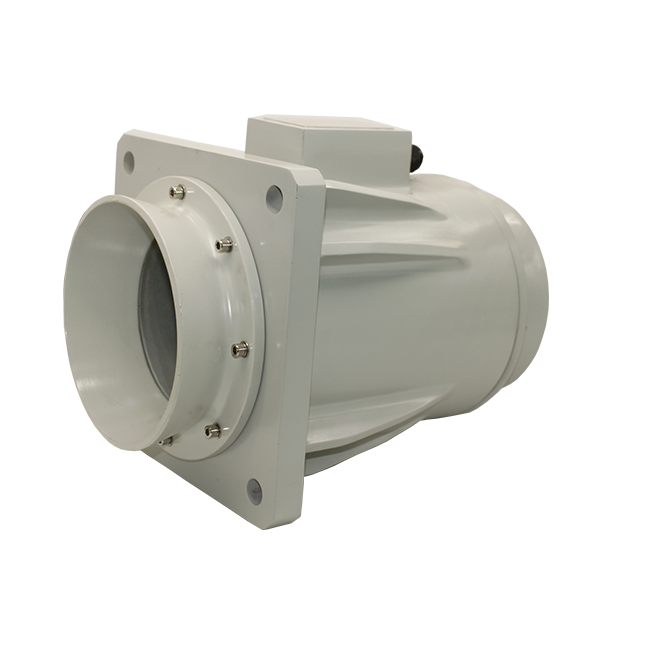

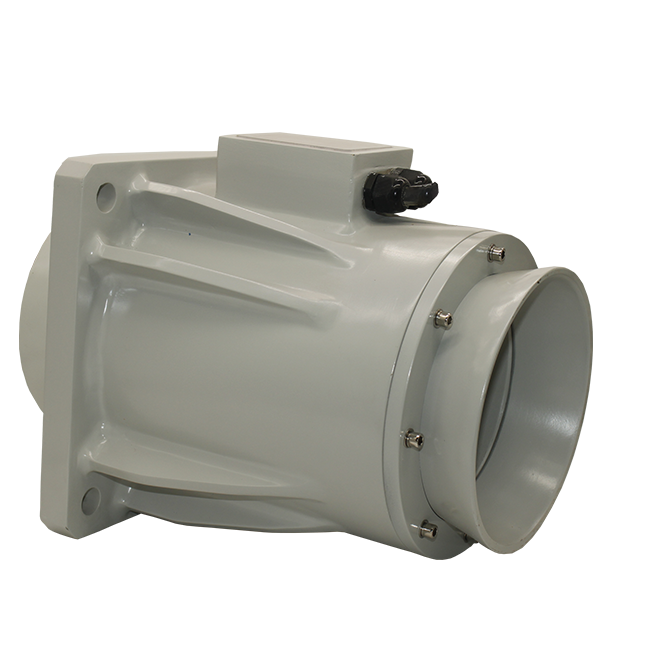

潛水型電磁流量計

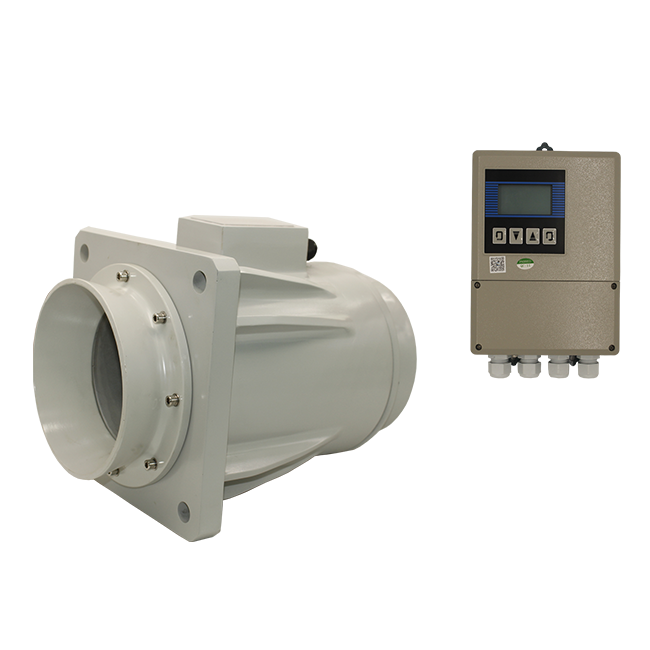

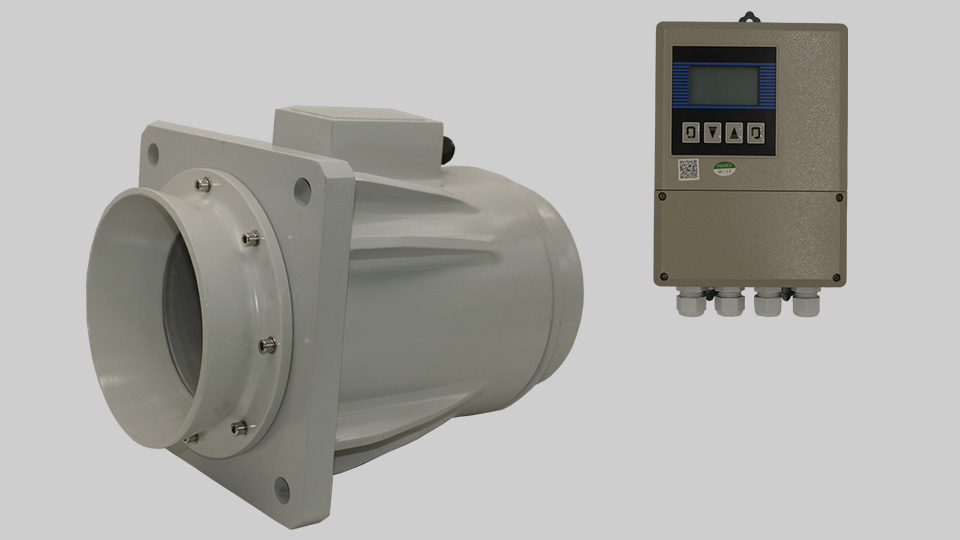

STLD/Q型潛水電磁流量傳感器和L-mag型電磁流量轉換器配套組成，用于連續測量明渠、暗渠或管道中各種導電液體或液固兩相介質的體積流量。 全塑結構密封可靠，無活動部件，無阻力件，耐腐蝕，結構簡單，工作可靠。 測量精度不受被測介質溫度、壓力、粘度、密度 (包括液固比）等物理參數變化的影響，只要被測介質電導率大于20μS/cm，儀表測量不受電導率變化的影響。 參勵磁方式為 的低頻方波恒流勵磁，因而抗干 擾能力強，工作可靠，性能穩定。并且轉換器與 傳感器具有互換性。 適用于測量液固兩相介質，如帶有懸浮物、固體 顆粒、纖維等或粘性較大的導電性的漿液，也可以用來測量泥漿、污水、紙漿、礦漿、化學纖維漿等介質的流量。 適用于明渠、暗渠、河道測量。適用于圓形、矩形、梯形和其它形狀的渠道。測量不受河水上漲，潮汐，下游水位等變化的影響 。 對上下游直渠段要求低，安裝要求低，能在原有渠道上稍加改造即可。施工周期短，安裝施工費用低。 采用仿真?zhèn)鞲衅鳎ǚ至髂Ｐ停┛蓴U(kuò)大流量測量范圍。
工作原理
產品優勢
技術參數
產品安裝
行業應用
工作原理專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業將STLD/Q型潛水電磁流量傳感器裝在帶孔的閘板上，置于渠道中，使液體全部經過傳感器流出，測量傳感器內的流量即為渠道的流量。
根據法拉第電磁感應原理，在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流量成正比例，其值為：
E=KBVD
式中：
E－感應電勢；
K－與磁場分布及軸向長度有關的系數；
B－磁感應強度；
V－導電液體平均流速；
D－電極間距；（測量管內直徑）
傳感器將感應電勢E作為流量信號，傳送到轉換器，經放大，變換濾波用一系列的數字處理后，用帶背光的點陣式液晶顯示瞬時流量和累積流量。轉換器有4～20mA輸出，報警輸出及頻率輸出，并設有RS－485等通訊接口，并支持HART和MODBUS協議。
產品優勢專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業不受流體密度、粘度、溫度、壓力和電率變化的影響，線性測量原理能實現高精確度測量；測量管內無阻流件，壓損小，直管段要求低；公稱通徑DN10-DN2000覆蓋范圍寬，襯里和電極有多種選擇，能滿足測量多種導電流體的要求；轉換器采用可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗??；轉換器采用16位嵌入式微處理器，全數字處理，運算速度快，抗干擾能力強，測量可靠，精確度高，流量測量范圍度可達1500：1；高清晰度背光LCD顯示，全漢字菜單操作，使用方便，操作簡單，易學易懂；具有RS485或RS232O數字通訊信號輸出；具有電導率測量功能，可以判別傳感器是否空管，具有自檢與自診斷功能；采用SMD器件和表面安裝技術，電路可靠性高；可用于相應的防爆場合。技術參數專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業公稱通徑 50，100，200，400，600，800(mm) 工作壓力 0.6、1.0、1.6 連接方式 法蘭型 襯里材質 氯丁橡膠 電極材質 含鉬不銹鋼、鈦、哈氏合金C、特殊 結構形式 分體型，沉浸 被測介質溫度 0～+40℃ 供電電源 AC220V、DC24V、12V 耗能功率 小于15W 精確度 ±1.5%，±2.5%(與仿真?zhèn)鞲衅骱嫌脮r(shí)） 大潛水深度 10M 信號輸出 4-20mA，RS485 被測介質導電率 大于 20μS/cm
產品安裝安裝電磁流量計時，需要注意以下幾點：安裝位置：電磁流量計應安裝在管道上游，以確保流體在進入流量計之前能夠均勻分布。同時，安裝位置應便于維修和校準。管線準備：清理管道內部，防止管內殘留物影響電磁流量計。準備相應法蘭和密封材料，并根據流量計尺寸和規格準備接口處的防震墊。安裝方法：通常通過法蘭連接，使用正確工具和扭矩緊固法蘭，以防泄漏。接口處需加裝防震墊，避免因管道震動引起干擾。接線方式：按照電磁流量計說明書上的接線圖進行接線，確保電纜與端子之間連接牢固可靠，并避免信號線和電源線間的干擾。校準及試運行：安裝完成后進行校準，以保證測量結果的準確性。試運行前檢查各部件是否正常安裝并緊固。環境要求：電磁流量計安裝位置應避免強烈震動和強電磁場的影響。建議垂直安裝，如果水平安裝，應確保兩電極在同一水平面上。直管段要求：保持前10后5倍的管徑長度作為直管段，這對于減少氣泡和固體顆粒的影響至關重要。焊接安裝：避免將流量計焊接連接，以免損壞流量計。接地措施：變送器外殼、屏蔽線、測量管及變送器兩端管道都需要接地，并設置單獨接地點，以提高測量準確度。陽光直射：避免電磁流量計直接受陽光直射，高溫可能導致。QTLD/F非滿管流量計基本功能：可用于開放式非滿管管道流量的測量；可應用于市政雨水、廢水、污水排放和灌溉用水管道等場所的連續計量；可實現正向和反向雙向流量測量；傳感器可在惡劣的現場和污水水質下長期工作；流量測量精度高，而且不受下游、支流擁堵、阻塞等因素的影響；測量管道的直管段要求為管道直徑的10倍長度；背光源液晶顯示器，不管是強光下還是夜晚都能夠清晰讀取測量數據；非滿管流量計顯示及輸出功能齊全，可顯示瞬時流量、流速、累積流量等數據，并具有計算機通訊接口232、485（選配件）；相關產品X中文字幕18页-爱爱爱嗷嗷嗷-性xxxx18免费观看视频 久久久精品免费-无码精品a∨在线观看 | 国产无码又长又粗-亚洲日本性爱-久久婷婷五月综合色丁香-蜜臀av北条麻妃人妻系列 | 女学生被调教A片-北条麻妃大乱交-重囗味sM群虐一区二区-少妇老师浪荡H肉辣文 | BD英语免费电视剧 国产精品国产三级国产专不-被老汉揉搓呻吟后挺进-欲色影院-伊人宗合 | 小毛片子-老司机如水影院-97成人毛片-亚洲日韩高清在线亚洲专区 国产乱色-日美在线免费视频-高清影视在线观看 99久久久国产精品免费蜜臀-9999国产精品欧美久久久久久 | 女人高潮被爽到呻吟在线观看-欧美入口进入-淫色网熟女-99在线精品日韩一区免费国产 | 七十路の完熟豊満交尾-好色AV-日本嫩白穴喷液视频在线观看-又粗又大操女人视频 | 亚洲高清国产拍精品26u-伊人影视在线观看-操老师逼穴网站-国产大爆乳大爆乳在线播放 | 国产久看在线观看-孩性freesexhd娇小侵犯冫-美女湿润网站-japanese巨大乳BBW | 伊人狠狠碰-BD超清在线观看 jlzzzjlzzz国产免费观看-骑马子影院-凹凸熟女精品93 | 老司机吃奶吻胸-久久久亚洲欧洲日产国码农村-国产真人亲妺妺A片-丰满老熟女一级AA片色欲 | 4k在线观看视频 热久久这里只有精品 蓝光HD高清在线观看 -精品无码11p-九色视频丨PORNY丨丝袜-人妻少妇小穴 | 中国东北农村乱子毛片-日本少妇BBB-91超碰CaoPorn97人人-少妇推油后内谢69XX | 国产探花在线精品一区二区-成人AV无码一区二区三区丝瓜-欧美另类重口艳妇-亚洲av无码成人网站在线观看_超薄丝袜足j好 | 粉嫩小穴毛片-免费 国产 无码久久久-91AV在线赵丽颖-舔阴蒂电影 九一丁香伊人久久-一级欧美一级日韩片老司机99-欧美成人护士h版-久久泄欲 | AV在线直播-熟女五十路-久久九色综合九色99伊人-国产激情艳情在线看视频 | 俄罗斯美女操逼-4k迅雷电影在线 日本a级理论片免费看-中文字幕亚洲一区二区三区-91从后入 | PacopacoMama五十代-www.国产少妇-日韩AV一二三-东北熟女大叫受不了了 | 国产电影在线一区二区三区-操中国美女-少妇床戏AV-国产精品午夜小视频观看 | 有坂深雪HD一区二区三区-北条麻妃bt-一区二区三区久久国产-caoporn视频在线国产一区 | 朝鲜大乳女奶水奶水吃奶视频-大胆操美女-HDXXHD日本-人人妻人人澡人人爽人人精品97 | 女同囗交 荫蒂-精品国产92一区二区三区-小倩有码视频-日韩嘿咻在线 | 操中国美汝-新婚熄与翁公老张林莹莹-操最美的逼-日本乱码乱码免费高清视频 | 东北女人的毛黑浓密水多视频-高清蓝光在线观看 9546 1962 嫂子 蜜臀av色欲av鲁大师绿帽-全集在线观看 2838 4128 舅妈 91PORNYⅠ九色在线观看-欧美aa一级久久网 | 秋霞黑丝欧美-一道本伊人大香蕉网站-国产黑丝在线-粗大鸡吧狠操少妇视频 | 熟女一级片-小娇妻H+肉+高H+瘾视频-国产又粗又猛又爽又黄的视频网站-近:亲相入一区=区 | 肥婆一级毛BB毛片-大荫蒂汇编高潮-泰国黄色的毛片后面干女人-一本之道久久久伊人 | 四胡影院一级片-久久精品国产亚洲av高清热-水野优香在线观看一区二区-91精品国产91PORNV8 | 色女孩综合网-日本天堂bwb-4399日本电视剧免费大全下载-一本一道人人妻人人妻αV | 国产剧视频大全 亚洲欧美中文字幕在线一区-日本人热屄-多人吃奶多P俱乐部-美女裸体被操视频网站 | 女人被连续中出30发-13一16女处被毛片视频-国产三级国产精品国产专播-精品黑人一区二区三区成人影视中文字幕 | 超清迅雷电影在线 国产日韩aⅴ在线播放-黄色录像带视频正在播放全部A片正在播放步伐-丁香网桃色B-娇妻趴跪着掀裙子挨c | 75香焦伊人棒-花野真衣丝袜美腿-大香蕉偷拍Teen一区二区-国产第259页 | 淫语对白XXXHD-五月天综合网在线欧美-国产欧美精品国产国产专区-www精品国产一区二区 | 裸体嫩模被啪啪-四虎影库-被粗汉cao到崩溃求饶H-扒开女人毛荫荫的黑森林 | 哪里有毛片看看看看-裸体美女特写中国熟妇巨肥BBW-黄片啊啊啊啊-高壓一區二區一級視頻免費 中文字幕35页 | 国产一区二区在线-欧美高清性xxxx hdvideo-China国产XXXXXDH-日韩人妻被粗大爽 | 中文字幕在线播放一区二区三区-日韩欧美一本道-国产aaaaa一级毛片-人妻潮喷17p | xxxxx 黄色-欲求不满小早川玲子-老头乐AV导航-四虎影视老肥熟 | 男人AV天堂电影-秋霞欧美一级-黑人借宿我被躁了一夜-中文字幕第158页 | 激情综合色综合久久丁香-色妞干网-啊湿了吗网站-国产午夜福利在线观看视频 国产午夜亚洲精品一级在线 |
