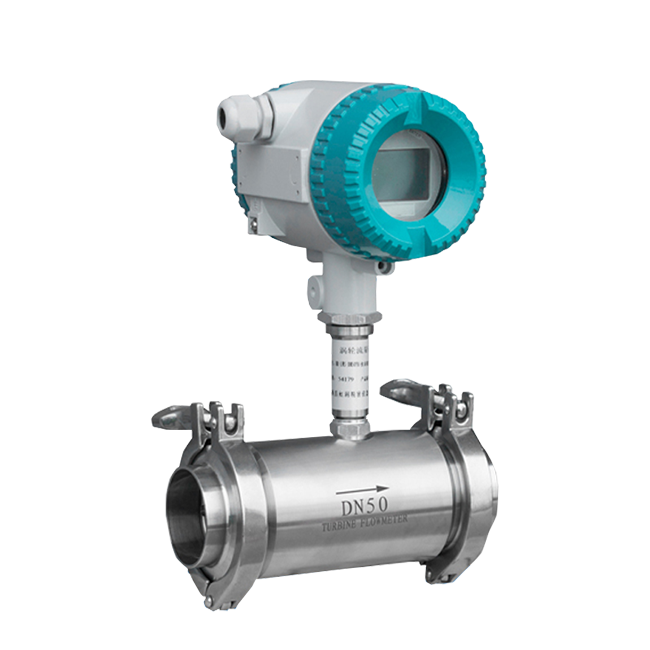

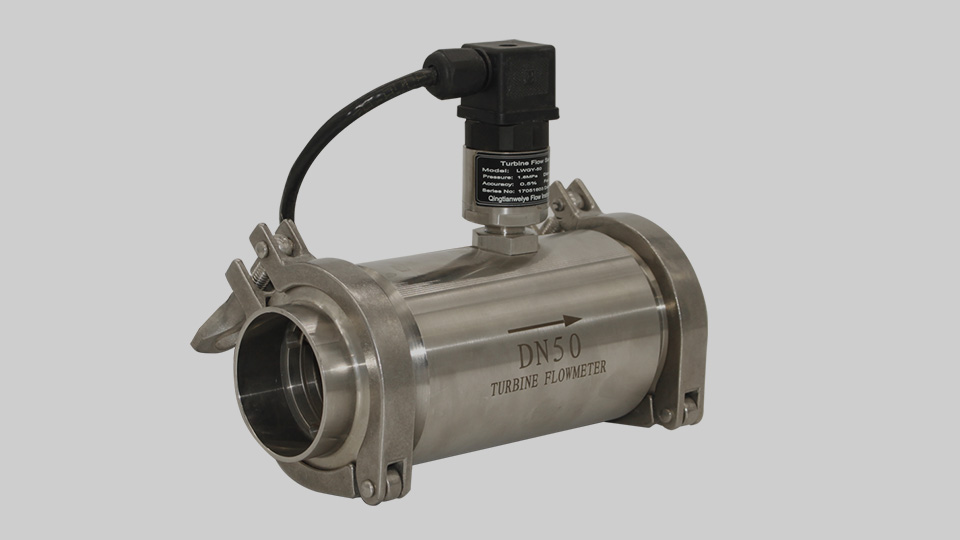

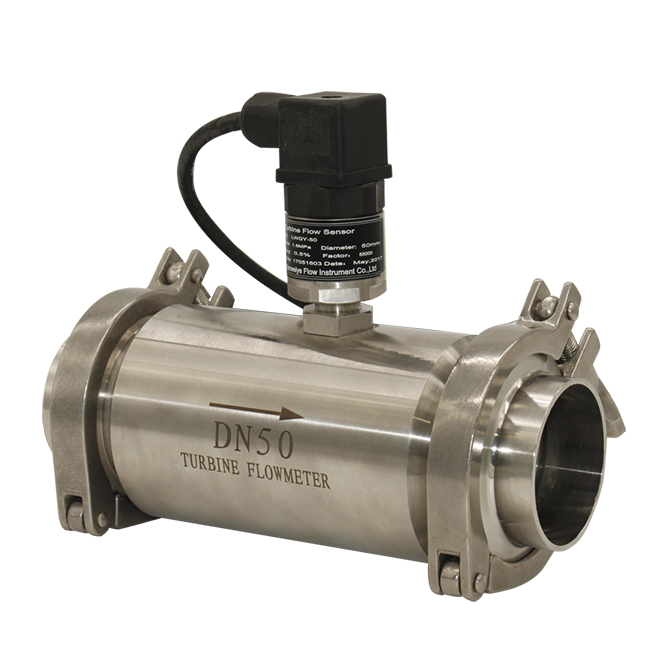

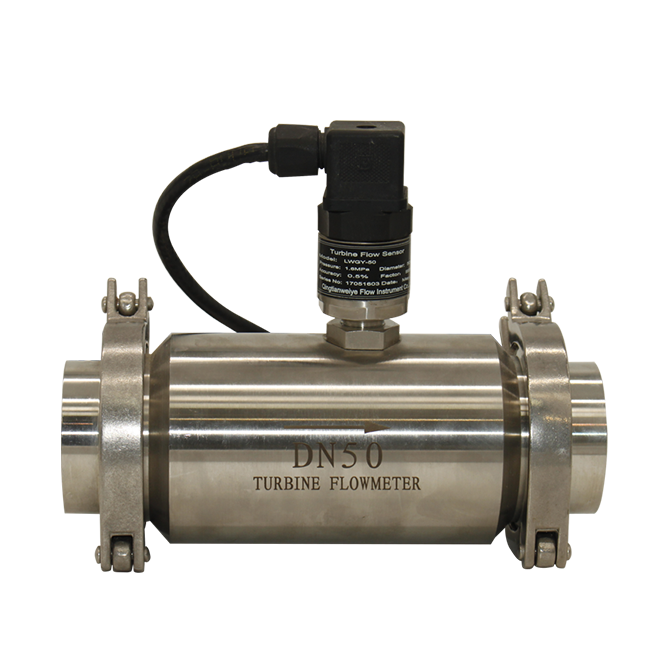

卡箍式渦輪流量計
卡箍式渦輪流量計是具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點的新一代渦輪流量計，廣泛用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質。
工作原理
產品優勢
技術參數
產品安裝
行業應用
工作原理專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由永久磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量和累計量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：Q=3600×f/k
式中：
f——脈沖頻率[Hz]；
k——傳感器的儀表系數[1/m]，由校驗單給出。若以[1/L]為單位Q=3.6×f/k
Q——流體的瞬時流量（工作狀態下）[m3/h]；
3600——換算系數。
每臺傳感器的儀表系數由制造廠填寫在檢定證書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。
產品優勢專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業測量精度高: 液體渦輪流量計測量精度高，可以達到±0.5%~±1%的測量精度，可以滿足大多數流量測量的要求。響應速度快: 液體渦輪流量計的響應速度極快，可以實現即時測量，同時具有良好的線性性，使得其在控制流量時具有很高的可靠性。結構簡單、使用方便: 液體渦輪流量計結構簡單、使用方便，不需要特別的安裝要求，可以直接安裝在管道上使用，同時還可以通過不同的顯示/信號輸出方式來滿足不同的使用需求。技術參數專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業執行標準 渦輪流量傳感器（JB/T9246-1999） 連接方式 螺紋、卡箍、法蘭、夾裝式 精度等級 ±1%R、±0.5%R、±0.2%R（需定制） 傳感器材質 304、316不銹鋼等 使用條件 介質溫度：-20℃～+120℃ 環境溫度：-20℃～+60℃
相對濕度：5%-90% 大氣壓力：86Kpa～106Kpa信號輸出功能 脈沖信號、4-20mA信號 通訊輸出功能 RS485通訊、HART協議等 工作電源 外電源：24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等
內電源：1組3.6V10AH鋰電池，電池電壓在2.0-3.0V時均可正常工作信號線接口 基本型：豪斯曼接頭或自帶三芯線纜；防爆型、內螺紋M20*1.5 防爆等級 Exia II CT或Exd II BT6 防護等級 IP65或更高可定制
產品安裝安裝位置和方向液體渦輪流量計應安裝在水平管道上，并且在水平面上的傾斜度應不超過5度。液體渦輪流量計應安裝在水平管道上，并且在水平面上的傾斜度應不超過5度。流量計安裝在彎頭、死角處或者直管前后均應保證一定的直管段，其中進口端的直管長度不得少于10倍管道直徑，出口端的直管長度不得少于5倍管道直徑。
安裝管道：流量計應安裝在干燥、清潔的管路上，避免化學腐蝕、脈動流等對流量計帶來的影響。確保管道直徑和流量計的內徑相同或比流量計的內徑略大，當管道直徑比流量計的內徑小時，會對精度帶來影響。避免管道漏氣，漏氣會影響液流速度，從而影響流量計的精度。安裝附件配套的閥門、截止閥、調節閥應正確安裝，閥門應在流量計進口、出口管道上配備。安裝一個過濾器能夠保護流量計避免雜物進入，并且能夠延長流量計運行壽命。注意附件的類型和材質，配套的附件要與管路和流體相匹配，以確保精確測量和長期穩定運行。其他注意事項：對于特殊的介質，應該針對流量計進行選型，選擇適合的流量計。如需測量高粘度液體，安裝時應考慮管道加熱和加熱元件的選擇，以確保流量計正常工作。安裝后需進行靜態和動態壓力試驗，檢查流量計的密封性和精度是否符合要求。總之，正確的安裝液體渦輪流量計對于確保精確測量和長期穩定運行至關重要。在安裝過程中，應注意以上幾個方面，以達到最佳測量效果。X97国产人妻人人爽人人澡-大尺度色网站在线看-大地资源中文5-黑人黄色性交叉口 | 人妻熟人中文字幕一区二区-少妇沈君系列人妻-国产亚洲美女精品久久久2020-淫语对白XXXXHD | 91人人妻-一本加勒比HEYZO爆乳九-中国女人操逼网站-最近好看的2019免费 | 亚洲精品高清视频在线观看-五月甜涩婷婷激情-BD英语日韩电影在线 国产最新无码aⅴ在线播放-r级无码视频在线观看 | 老司机加勒比在线视频1769-丰满熟妇自慰400部-BD国语免费观看超清 国产av无码一区二区三区久久-91c.xxxx | gogogo高清日本电视剧完整版-国产剧电影完整版在线观看 野花日本韩国大全免费版6-欧美三级在线观看不卡1区-欧美黑人干 | 女优大全 - 91n-sesese在线视频观看-八月丁香婷婷-欧亚性爱 | 女生鸡鸡av网站-皿十路和五十路-伊人网综合-日本亚洲A 日韩丰满做受XXXXX高潮日本黑逼少妇网站在线观看 | 超清在线观看 91人妻人人澡人人爽人人精品-HD免费播放 最新国产精品拍自在线观看最新欧美-黑人一二三四区- 影音先锋资源 好男人www在线社区大豆网 | 日本日日日-wwwavav去操逼-操鸡鸡网站-亚洲妇熟 X X妇色黄 | 亚洲一区二区欧美一区二区696969-蜜汁久久-操老师黄色一极视频-九色丨PORNY丨蝌蚪视频 | 男插女黄色视频18-女人下体隐私无遮挡免费看-竹菊影视久操视频-玖玖影院一级哒哒 | jizzjizz黄色-裸体美女被c视频网站-AV情色在线-米仓穂香A片在线观看 | 性丰满型BBwHD4K高清-国产一级无码av免费久久-jzjz在线观看视频-67914熟妇在线直接进入 | 翔田千里中出黑人-玩肥熟老妇bbw视频-熟女爱爱视频-国产偷亚洲偷欧洲偷精品电影 | 99re6这里有精品热视频 国产成人午夜精品一区二区三区-嗯～用力啊～嗯～c我～白洁小说-国产第1页-高清韩国电影在线观看 中文字幕?9?2?1?5一区二区人妻 | 亚洲精品一区二区三 一杆长枪探幽谷-水野优香丝袜和社长办公室的情节-人妻北条麻妃在线-欧美男女在线 | 久久九九六久九九视频这里只有精品13-4虎视频二区-无码av免费精品一区二区三区-欧美黑人在线撸啊撸 | 后入国产-操老妈VA视频-先锋电影资源共享黑人-本庄优花黑人在线播放 | 在线播放-手机电影免费播放 -搜索四虎黄色精品中国老女人肥胖精品毛片-成人黄色视频在线观看-在线观看91触手对极品女孩猛攻 | 大香蕉AV女优-亚洲第一狼人综合-四虎色-北条麻妃一级片 | 欧美日韩第三页-加勒比婷婷色综合久久-美女肉逼网站-亚洲经典jk美女自蔚 | 七十路の完熟豊満交尾-好色AV-日本嫩白穴喷液视频在线观看-又粗又大操女人视频 | 青青操国产-超清免费高清观看 久久久久久久精品国产亚洲-日本人jiZZ亚洲人-被黑人玩得尖痛尖叫视频 | 丰满浓毛BwBwBw日本-北条麻妃无码精品AV怎么看-4k电影全集观看 国产亚洲日韩欧美久久一区二区-97成人做爰A片免费看网站 | 人人爱人人操人人乐-99sex91小黄片-欧美综合在线视频-BD韩语高清视频观看 国产av福利第一精品 | gogogo高清日本电视剧完整版-国产剧电影完整版在线观看 野花日本韩国大全免费版6-欧美三级在线观看不卡1区-欧美黑人干 | 四川少人妇BBB操BBBB爽爽-熟妇自拍-欧美撒尿777HD撒尿-青春变形记》电影完整版免费观看 | 免费一区二区三区视频导航,河野麻奈-精品在线偷自拍-国产精品白丝喷水在线观看者相-嚕嚕在线看看 | 后进极品白嫩翘臀蜜桃臀-亚洲精品一区二区三区在线欧美日韩在线-久久精视频美日韩在线视频-森泽佳奈被黑人高潮过后 | 91人人妻-一本加勒比HEYZO爆乳九-中国女人操逼网站-最近好看的2019免费 | 有坂深雪HD一区二区三区-北条麻妃bt-一区二区三区久久国产-caoporn视频在线国产一区 | 在线播放-手机电影免费播放 -搜索四虎黄色精品中国老女人肥胖精品毛片-成人黄色视频在线观看-在线观看91触手对极品女孩猛攻 | 亚洲裸体杂技-国内精品久久无码人妻影院-人妻丝袜500-国产免费久久精品久久久 | 日韩欧美视频免费观看成人午夜福利院在线观看-久久久久久久久久久超碰-麻妃在线诱惑-欧美成在线视频 | 四虎国产精品永久在线无码-女学生wwwxxx视频-神马午夜嫩草研究院-骚鸭AV网站 | 4k在线播放 久久精品无码av-无码巨喷毛片国产精品-狂野欧美性猛交xxxx-91国产三上悠亚 | 性爱游泳美女身体国语电影-国产女技师在线-BD高清电影在线 国产最近精品视频-无码AV一道本在线 720动漫在线观看 热门电影推荐-jizzjizz免费-有坂深雪黑人-五月六月欧美一区二区 | 久久动漫尤物视频-少妇高潮zzzzzzzyⅹ脱出-HD免费观看最新 免费大片av手机看片高清-热久久99这里有综合久久 | jizz探花-高清无码激情综合成年免费视频-freeavass尤物-free性熟女饥渴XXXX蜜芽国精产品一二三产区 | 欧美视频一区二区-中村知惠影音先锋-精品国产乱码久久久久久1区2区-ChineSe性旺夫妻HD |
